設計標準
? 技術規范：日標
? 設計標準：JIS B2071
? 結構長度：JIS B2002
? 連接法蘭：JIS B2212、B2214
? 試驗與檢驗：JIS B2003
性能規范
? 公稱壓力：10K、20K
? 強度試驗：PT2.4、5.8Mpa
? 密封試驗：1.5、4.0 Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB(C)、CF8(P)、CF3( PL), CF8M (R), CF3M (RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類

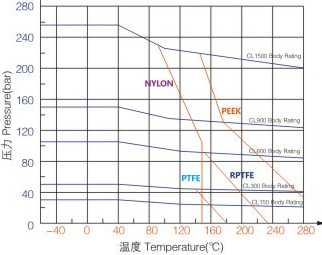

? 適用溫度：-29°C-150°C

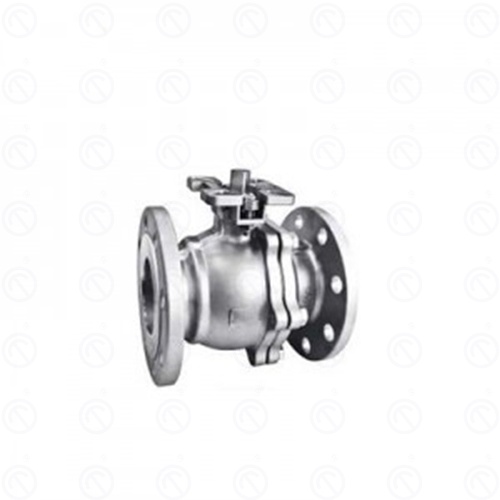

產品概覽
日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。
產品結構
主要零件材料
材料名稱 | 碳鋼 | 不銹鋼 | |
閥體 | WCB、A105 | CF8、CF3 | CF8M、CF3M |
閥蓋 | WCB、A105 | CF8、CF3 | CF8M、CF3M |
球體 | 304 | 304 | 316 |
閥桿 | 304 | 304 | 316 |
閥座 | 聚四氟乙烯、聚四氟乙烯 | ||
填料 | 聚四氟乙烯/柔性石墨 | ||
壓蓋 | WCB、A105 | CF8 | |
主要外形尺寸和連接尺寸
(JIS): 10K
DN | L | D | D1 | D2 | B | T | Z-ΦD | ISO5211 | TXT |
15A | 108 | 95 | 70 | 52 | 12 | 1 | 4-Φ15 | F03/F04 | 9X9 |
20A | 117 | 100 | 75 | 58 | 14 | 1 | 4-Φ15 | F03/F04 | 9X9 |
25A | 127 | 125 | 90 | 70 | 14 | 1 | 4-Φ19 | F04/F05 | 11X11 |
32A | 140 | 135 | 100 | 80 | 16 | 2 | 4-Φ19 | F04/F05 | 11X11 |
40A | 165 | 140 | 105 | 85 | 16 | 2 | 4-Φ19 | F05/F07 | 14X14 |
50A | 178 | 155 | 120 | 100 | 16 | 2 | 4-Φ19 | F05/F07 | 14X14 |
65A | 190 | 175 | 140 | 120 | 18 | 2 | 4-Φ19 | F07 | 14X14 |
80A | 203 | 185 | 150 | 130 | 18 | 2 | 8-Φ19 | F07/F10 | 17X17 |
100A | 229 | 210 | 175 | 155 | 18 | 2 | 8-Φ19 | F07/F10 | 22X22 |
125A | 300/356 | 250 | 210 | 185 | 20 | 2 | 8-Φ23 | ||
150A | 340/394 | 280 | 240 | 215 | 22 | 2 | 8-Φ23 | ||
200A | 450/457 | 330 | 290 | 265 | 22 | 2 | 12-Φ23 | ||
250A | 533 | 400 | 355 | 325 | 24 | 2 | 12-Φ25 | ||
300A | 610 | 445 | 400 | 370 | 24 | 2 | 16-Φ25 |
(JIS): 20K
DN | L | D | D1 | D2 | B | T | Z-ΦD |
15A | 140 | 95 | 70 | 52 | 14 | 1 | 4-Φ15 |
20A | 152 | 100 | 75 | 58 | 16 | 1 | 4-Φ15 |
25A | 165 | 125 | 90 | 70 | 16 | 1 | 4-Φ19 |
32A | 178 | 135 | 100 | 80 | 18 | 2 | 4-Φ19 |
40A | 190 | 140 | 105 | 85 | 18 | 2 | 4-Φ19 |
50A | 216 | 155 | 120 | 100 | 18 | 2 | 8-Φ19 |
65A | 241 | 175 | 140 | 120 | 20 | 2 | 8-Φ19 |
80A | 282 | 200 | 160 | 135 | 22 | 2 | 8-Φ23 |
100A | 305 | 225 | 185 | 160 | 24 | 2 | 8-Φ23 |
125A | 381 | 270 | 225 | 195 | 26 | 2 | 8-Φ25 |
150A | 403 | 305 | 260 | 230 | 28 | 2 | 12-Φ25 |
200A | 502 | 350 | 305 | 275 | 30 | 2 | 12-Φ25 |
250A | 568 | 430 | 380 | 345 | 34 | 2 | 12-Φ27 |
300A | 648 | 480 | 430 | 395 | 36 | 3 | 16-Φ27 |
