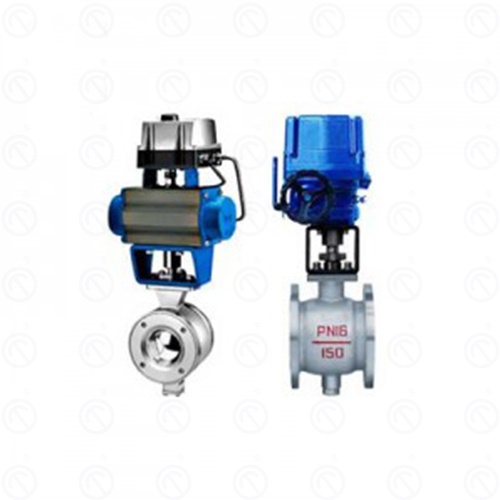

V型高性能球閥的閥芯具有V形口球體，是一種以改變V形切口面積來調節流體流量 的旋轉式調節閥。它特別適用于含有纖維或帶有顆粒狀物的介質。如紙漿生產、污 水處理以及油品穩壓輸油管線等場合的控制。該閥芯上下端設有轉動軸，閥座帶有 増能環可以調節密封力，閥開閉時V形開口與閥座產生楔形剪切力，使密封性能優越 于。形球閥、閘板閥、閘閥等閥門，它主要應用于石化、造紙、電力、輕工、水處 理廠等工業部門。
概括
? V切具有較大的可調比和等百分比流量特性，實現壓力和流量的穩定控制。
? 結構簡單、體積小、重量輕、流道通暢。
? 提供wrth大螺母彈性自動補償結構，有效控制閥座和閥塞的密封面，實現良好的密封性能。偏心塞和閥座結構可以減少磨損。
? V 形切割在閥座上產生楔形剪切力以切斷含有纖維的介質。特別適用于高粘度介質和含有纖維和顆粒的介質的開松和控制。
閥體
? 類型：偏心角行程整體球、夾套球
? 公稱直徑 (DN)：1"~20"
? 公稱壓力 (PN)：ANSI 150LB-900LB
? 連接類型：法蘭連接或對夾式
? 材料：A216-WCB 、A351-CF8、A351-CF8M（或鍛件）
? 填料：聚四氟乙烯浸漬石棉、聚四氟乙烯、柔性石墨 也可根據用戶要求提供保溫夾套蝶閥。
閥內組件
?閥塞類型：V 形切割球? 閥塞材料：A351-CF8、CF8M 碳化或表面噴塑硬質噴孔
? 閥座材料和工作溫度：
軟密封：
PTFE -20-+180℃填充
PTFE -20-+180℃
PPL -40~+350℃
硬密封（y）：A351-CF8、CF8M
碳化或表面硬質合金噴焊-40+450℃
閥軸材料：A276-420、A564-630
軸套材料：A182-F304、A182-F316（氮化）或
WMS（高溫合金）
? 圖1 軟密封型
堵頭：A351-CF8、A351-CF8M
閥座材料：PTFE、填充PTFE、PPL
閥座泄漏：零泄漏
? 圖2 鋼板型金屬密封
堵頭材料：A351-CF8、CF8M 滲氮或表面噴焊
閥座材料：3J1、Inconel 不銹鋼板
閥座泄漏：按 ANSI B16.104 IV-VI 級密封
額定在 KVx0.00l% 以內(250°C)
額定在 KVx0.005% (400°C) 以內
產品結構
圖1 軟密封結構圖 圖2 鋼板式金屬硬密封結構圖

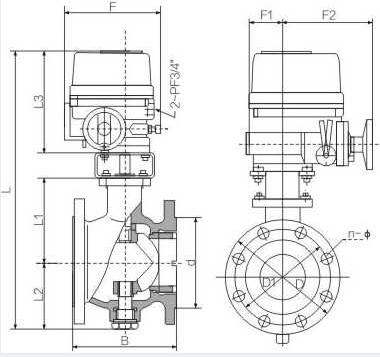

外形與連接尺寸
DN | L | PN16 | L | 150LB | 10K | |||||||||
D | D1 | d | n-Φ | D | D1 | d | n-Φ | D | D1 | d | n-Φ | |||
25 | 450 | 115 | 85 | 65 | 4-Φ14 | 102 | 110 | 79.4 | 50.8 | 4-16 | 125 | 90 | 67 | 4-19 |
32 | 470 | 140 | 100 | 76 | 4-Φ18 | 102 | 115 | 88.9 | 63 | 4-16 | 135 | 100 | 76 | 4-19 |
40 | 473 | 150 | 110 | 84 | 4-Φ18 | 114 | 125 | 98.4 | 73 | 4-16 | 140 | 105 | 81 | 4-19 |
50 | 488 | 165 | 125 | 99 | 4-Φ18 | 124 | 150 | 1207 | 92.1 | 4-18 | 155 | 120 | 96 | 4-19 |
65 | 561 | 185 | 145 | 118 | 8-Φ18 | 145 | 180 | 139.7 | 104.8 | 4-18 | 175 | 140 | 116 | 4-19 |
80 | 586 | 200 | 160 | 132 | 8-Φ18 | 165 | 190 | 152.4 | 127 | 4-18 | 185 | 150 | 126 | 8-19 |
100 | 607 | 220 | 180 | 156 | 8-Φ18 | 194 | 230 | 190.5 | 157.2 | 8-18 | 210 | 175 | 151 | 8-19 |
125 | 668 | 250 | 210 | 184 | 8-Φ18 | 194 | 255 | 215.9 | 185.7 | 8-22 | 250 | 210 | 182 | 8-23 |
150 | 693 | 285 | 240 | 211 | 8-Φ22 | 229 | 280 | 241.3 | 215.9 | 8-22 | 280 | 240 | 212 | 8-23 |
200 | 768 | 340 | 295 | 266 | 12-Φ22 | 243 | 345 | 298.5 | 269.9 | 8-22 | 330 | 290 | 262 | 12-23 |
250 | 901 | 405 | 355 | 319 | 12-Φ26 | 297 | 405 | 362 | 323.8 | 12-26 | 400 | 355 | 324 | 12-25 |
300 | 921 | 460 | 410 | 370 | 12-Φ26 | 338 | 485 | 431.8 | 381 | 12-26 | 445 | 400 | 368 | 16-25 |
350 | 1062 | 520 | 470 | 429 | 16-Φ29 | 400 | 535 | 476.3 | 412.8 | 12-30 | 490 | 445 | 413 | 16-25 |
400 | 1117 | 580 | 525 | 480 | 16-Φ30 | 400 | 595 | 539.8 | 469.9 | 16-30 | 560 | 510 | 475 | 16-27 |
450 | 1255 | 640 | 585 | 548 | 20-Φ30 | 520 | 635 | 577.9 | 533.4 | 16-33 | 620 | 565 | 530 | 20-27 |
500 | 1282 | 715 | 650 | 609 | 20-Φ33 | 600 | 700 | 635 | 584.2 | 20-33 | 675 | 620 | 585 | 20-27 |
