不銹鋼直飲水球閥(PN25)
產品詳情
性能規范
? 公稱壓力：PN1.6,2.5Mpa
? 強度試驗壓力：PT2.4, 3.8MPa
? 低壓氣密封試驗壓力：0.6MPa
? 適用溫度：-29°C-150°C
? 適用介質：
Q11F- (16-64)C 水、油、氣
Q11F-(16-64)P 硝酸類
Q11F-(16-64)R 醋酸類
產品結構
主要零件材料
材料名稱 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥蓋 | WCB | ZG1Cd8Ni9Ti | ZG1Cd8Ni12Mo2Ti |
球體 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
閥桿 | ICr18Ni9Ti | ICd8Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯(PTFE) | ||
填料 | 聚四氟乙烯(PTFE) | ||

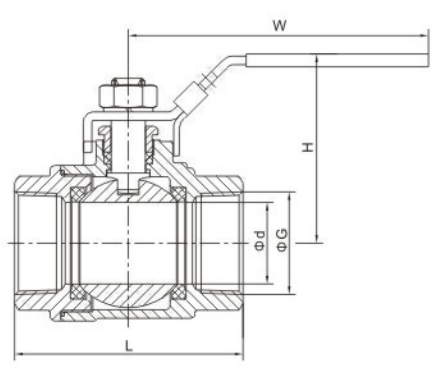

主要外形尺寸
DN | 英寸 | L | D | G | W | H |
15 | 1/2 英寸 | 51.5 | 11.5 | 1/2 英寸 | 95 | 49.5 |
20 | 3/4" | 62 | 17 | 3/4" | 95 | 55.5 |
25 | 1” | 73 | 22 | 1” | 120 | 68 |
32 | 1 1/4 英寸 | 80 | 27 | 1 1/4 英寸 | 150 | 91 |
40 | 1 1/2 英寸 | 91 | 32 | 1 1/2 英寸 | 170 | 100 |
50 | 2” | 108 | 44 | 2” | 200 | 118 |
