設計制造標準
?設計和制造按:ASME B16.34, BS 1873
? 結構長度按:ASME B16.10
? 法蘭連接尺寸按:ASME B16.5, JIS B2220
? 檢驗和測試按:ISO 5208、API 598、BS 6755
性能規范
? 公稱壓力：150、300LB、10K、20K
? 強度實驗：PT3.0、7.5、2.4、5.8Mpa
? 密封實驗：2.2、5.5、1.5、4.0Mpa
?氣密封測試：0.6Mpa
?閥門主體材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29 ℃~425℃
產品概述

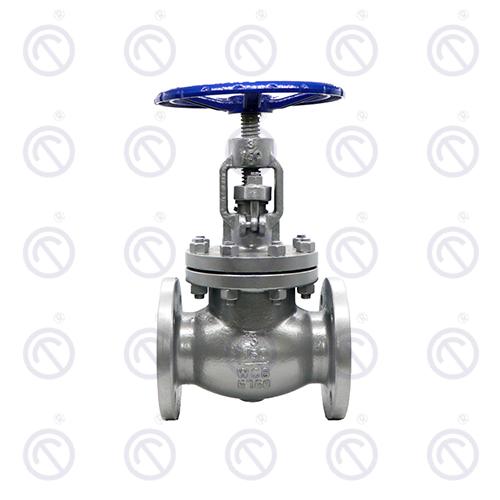

J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。

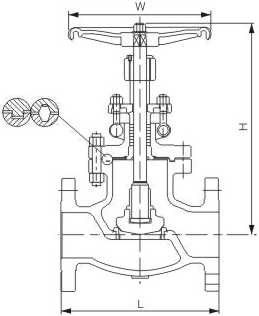

產品結構
主要尺寸和重量
J41H(Y) Class 150/10K
SIZE | INCH | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | mm | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
H | mm | 163 | 193 | 250 | 250 | 291 | 350 | 362 | 385 | 490 | 455 | 537 | 707 | 788 | 820 | ||
W | mm | 100 | 125 | 160 | 160 | 180 | 220 | 250 | 280 | 320 | 320 | 400 | 450 | 560 | 560 |
J41H(Y) Class 300/20K
SIZE | INCH | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | mm | 152 | 178 | 203 | 216 | 229 | 267 | 292 | 318 | 356 | 400 | 445 | 559 | 622 | 711 |
H | mm | 163 | 193 | 250 | 250 | 291 | 345 | 377 | 405 | 468 | 620 | *708 | *777 | *935 | *906 |
W | mm | 100 | 125 | 160 | 160 | 180 | 220 | 250 | 280 | 320 | 400 | *450 | *500 | *560 | *600 |
