鍛鋼截止閥
產品詳情
設計制造標準
?設計和制造按:API 602，ASME B16.34
? 連接尺寸按:ASME B16.25
? 檢驗和測試按:API 598
性能規范
? 公稱壓力：150 ~ 800LB
? 強度實驗：1.5xPN
? 密封實驗：1.1xPN
?氣密封測試：0.6Mpa
?閥門主體材料：A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29 ℃~425℃
產品概述
鍛鋼截止閥是一種常用的截止閥，主要用于連接或截斷管道中的介質，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。
產品結構
主要零件材料
零件名稱 | 材料 | |||
閥體 | A105 | A182 F22 | A182 F304 | A182 F316 |
閥瓣 | A276 420 | A276 304 | A276 304 | A182 316 |
閥桿 | A182 F6A | A182 F304 | A182 F304 | A182 F316 |
閥蓋 | A105 | A182 F22 | A182 F304 | A182 F316 |

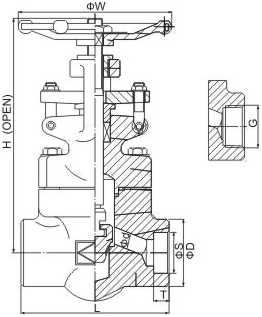

主要尺寸和重量
J6/1 1H/Y | CLASS150-800 | ||||||||
Size | d | S | D | G | T | L | H | W | |
DN | Inch | ||||||||
1/2 | 15 | 10.5 | 22.5 | 36 | 1/2″ | 10 | 79 | 172 | 100 |
3/4 | 20 | 13 | 28.5 | 41 | 3/4″ | 11 | 92 | 174 | 100 |
1 | 25 | 17.5 | 34.5 | 50 | 1″ | 12 | 111 | 206 | 125 |
1 1/4 | 32 | 23 | 43 | 58 | 1-1/4″ | 14 | 120 | 232 | 160 |
1 1/2 | 40 | 28 | 49 | 66 | 1-1/2″ | 15 | 152 | 264 | 160 |
2 | 50 | 35 | 61.1 | 78 | 2″ | 16 | 172 | 296 | 180 |
