設計制造標準
? 設計制造按：API 602、ASME B16.34
? 連接尺寸按：ASME B1.20.1 和 ASME B16.25
? 檢驗和測試按：API 598
性能規范
? 公稱壓力：150-800LB
? 強度試驗：1.5xPN
? 密封試驗：1.1xPN
? 氣密封試驗：0.6Mpa
? 閥門主體材料：A105(C)、F304(P)、F304L(PL)、F316( R)、F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃-425℃

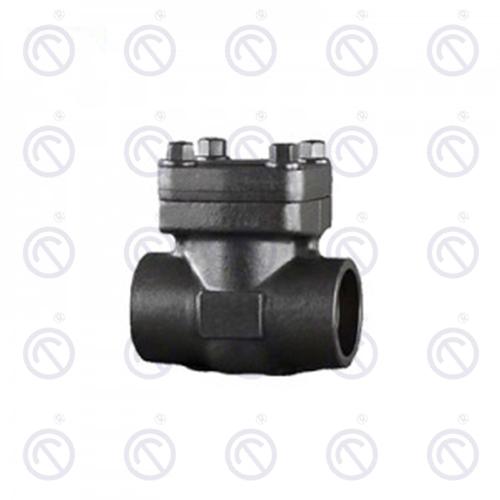

產品概述
止回閥的作用是防止介質在管路中倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力開啟或關閉。止回閥僅用于介質之一- 管道上的流道，防止介質倒流，防止事故發生。
產品描述：
主要特點
1、中間法蘭結構（BB）：閥體閥蓋采用螺栓連接，這種結構便于閥門維修。
2、中間焊接：閥體閥蓋采用焊接結構，適用于高壓工況。
3、自密封結構，適用于高壓工況，密封性能好。
4、鍛鋼止回閥閥體通道采用全通徑或縮徑，默認縮徑。
5、升降式止回閥、球型止回閥、旋啟式止回閥等。
6、特殊工況可按要求內置彈簧。
產品結構
主要零件材料
材料名稱 | 材料 | |||
閥體 | A105 | A182 F22 | A182 F304 | A182 F316 |
閥掰 | A105 | A276 F22 | A276 304 | A182 316 |
密封面 | 鉻不銹鋼或碳鋼堆焊硬質合金 | |||
閥蓋 | A105 | A182 F22 | A182 F304 | A182 F316 |
主要尺寸及重量
H6 4/1H/Y | CLASS150-800 | |||||||
Size | d | S | D | G | T | L | H | |
In | mm | |||||||
1/2″ | 15 | 10.5 | 22.5 | 36 | 1/2″ | 10 | 79 | 64 |
3/4″ | 20 | 13 | 28.5 | 41 | 3/4” | 11 | 92 | 66 |
1″ | 25 | 17.5 | 34.5 | 50 | 1″ | 12 | 111 | 82 |
1 1/4″ | 32 | 23 | 43 | 58 | 1 1/4″ | 14 | 120 | 92 |
1 1/2″ | 40 | 29 | 49 | 66 | 1 1/2″ | 15 | 152 | 103 |
2″ | 50 | 35 | 61.1 | 78 | 2″ | 16 | 172 | 122 |
