設計制造標準
? 設計制造按 BS 5352、ASME B16.34
? 連接尺寸按 ASME B16.11
? 檢驗和測試按 API 598
規格
? 公稱壓力：150-1500LB
? 強度試驗：1.5XPN Mpa
? 密封試驗：1.1XPN Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：A105(C)、F304(P)、F304(PL)、F316( R)、F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃-~425℃

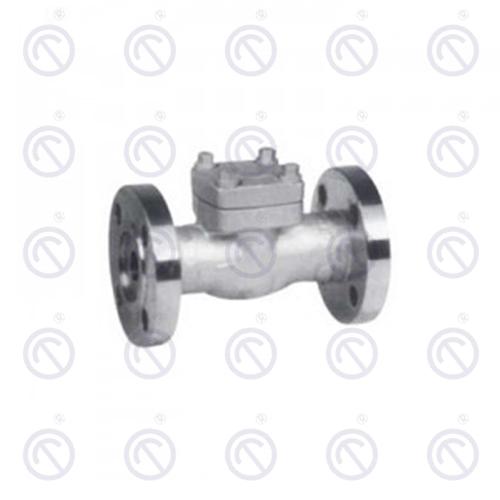

產品結構
主要尺寸及重量
H44H（Y）國標PN16-160
SIZE | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | PN16 | 130 | PN25 | 130 | PN40 | 130 | PN63 | 170 | PN100 | 170 | PN160 | 170 |
3/4 | 20 | 150 | 150 | 150 | 190 | 190 | 190 | ||||||
1 | 25 | 160 | 160 | 160 | 210 | 210 | 210 | ||||||
1 1/4 | 30 | 180 | 180 | 180 | 230 | 230 | 230 | ||||||
1 1/2 | 40 | 200 | 200 | 200 | 260 | 260 | 260 | ||||||
2 | 50 | 230 | 230 | 230 | 300 | 300 | 300 | ||||||
H44H(Y) ANSI 150-2500LB
SIZE | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | 150LB | 108 | 300LB | 152 | 600LB | 164 | 900LB | 216 | 1500LB | 216 | 2500LB | 264 |
3/4 | 20 | 117 | 178 | 190 | 229 | 229 | 273 | ||||||
1 | 25 | 127 | 203 | 216 | 254 | 254 | 308 | ||||||
1 1/4 | 30 | 140 | 216 | 229 | 279 | 279 | 349 | ||||||
1 1/2 | 40 | 165 | 229 | 241 | 305 | 305 | 384 | ||||||
2 | 50 | 203 | 267 | 292 | 368 | 368 | 451 | ||||||
