設計制造標準
? 設計制造按照：API 6D、BS 1868、ASME B16.34
? 結構長度按 ASME B16.10、API 6D
? 法蘭連接尺寸按：ASME B16.5、ASME B16.47、JIS B2220
? 檢查和測試按：ISO 5208、API 598、BS 6755
性能規范
? 公稱壓力：150、300LB、10K、20K
? 強度試驗：PT3.0、7.5、2.4、5.8Mpa
? 密封試驗：2.2、5.5、1.5、4.0Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB (C)、CF8(P)、CF3(PL)。CF8M(R), CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
?適用溫度：-29℃?425℃
產品結構特點

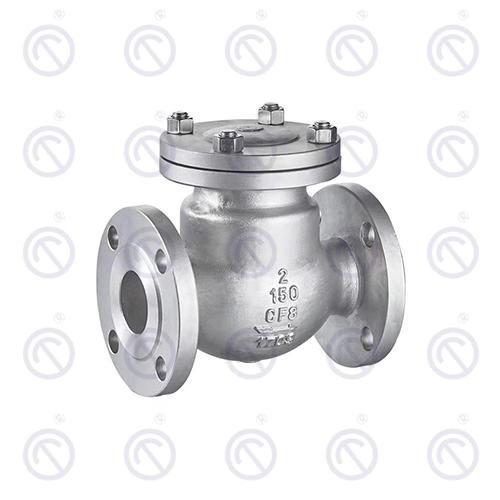

止回閥是一種“自動”閥門，順流打開，逆流關閉。靠系統中介質的壓力打開閥門，當介質倒流時關閉閥門。操作因人而異。止回閥機構的類型。 最常見的止回閥類型有旋啟式、升降式（旋塞式和球式）、蝶式、止回式、傾盤式。產品廣泛應用于石油、化工、制藥、化肥、電力、城建等行業管道系統。
止回閥可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥又分為單式、雙式和多式。閥門類型三、蝶形止回閥可分為蝶形雙瓣、蝶形單瓣，以上幾種止回閥按連接形式可分為螺紋連接、法蘭連接、焊接和卡箍連接四種
產品結構
主要尺寸及重量
Class 150
SIZE | D | D | D1 | D2 | T | C | N-ΦB | L |
DN15 | 18 | 90 | 60.3 | 34.9 | 1.6 | 10 | 4-Φ16 | 108 |
DN20 | 20 | 100 | 69.9 | 42.9 | 1.6 | 11 | 4-Φ16 | 117 |
DN25 | 25 | 110 | 79.4 | 50.8 | 1.6 | 12 | 4-Φ16 | 127 |
DN32 | 32 | 115 | 88.9 | 63.5 | 1.6 | 13 | 4-Φ16 | 140 |
DN40 | 38 | 125 | 98.4 | 73 | 1.6 | 15 | 4-Φ16 | 165 |
DN50 | 50 | 150 | 120.7 | 92.1 | 1.6 | 16 | 4-Φ19 | 203 |
DN65 | 64 | 180 | 139.7 | 104.8 | 1.6 | 18 | 4-Φ19 | 216 |
DN80 | 76 | 190 | 152.4 | 127 | 1.6 | 19 | 4-Φ19 | 241 |
DN100 | 100 | 230 | 190.5 | 157.2 | 1.6 | 24 | 8-Φ19 | 292 |
DN125 | 125 | 255 | 215.9 | 185.7 | 1.6 | 24 | 8-Φ22 | 330 |
DN150 | 150 | 280 | 241.3 | 215.9 | 1.6 | 26 | 8-Φ22 | 356 |
DN200 | 200 | 345 | 298.5 | 269.9 | 1.6 | 29 | 8-Φ22 | 495 |
DN250 | 250 | 405 | 362 | 323.8 | 1.6 | 31 | 12-Φ25 | 622 |
DN300 | 300 | 485 | 431.8 | 381 | 1.6 | 32 | 12-Φ25 | 698 |
10k
SIZE | D | D | D1 | D2 | T | C | N-ΦB | L |
DN15 | 15 | 95 | 70 | 52 | 1 | 12 | 4-Φ15 | 108 |
DN20 | 20 | 100 | 75 | 58 | 1 | 14 | 4-Φ15 | 117 |
DN25 | 25 | 125 | 90 | 70 | 1 | 14 | 4-Φ19 | 127 |
DN32 | 32 | 135 | 100 | 80 | 2 | 16 | 4-Φ19 | 140 |
DN40 | 38 | 140 | 105 | 85 | 2 | 16 | 4-Φ19 | 165 |
DN50 | 50 | 155 | 120 | 100 | 2 | 16 | 4-Φ19 | 203 |
DN65 | 64 | 175 | 140 | 120 | 2 | 18 | 4-Φ19 | 216 |
DN80 | 76 | 185 | 150 | 130 | 2 | 18 | 8-Φ19 | 241 |
DN100 | 100 | 210 | 175 | 155 | 2 | 18 | 8-Φ19 | 292 |
DN125 | 125 | 250 | 210 | 185 | 2 | 20 | 8-Φ23 | 330 |
DN150 | 150 | 280 | 240 | 215 | 2 | 22 | 8-Φ23 | 356 |
DN200 | 200 | 330 | 290 | 265 | 2 | 22 | 12-Φ23 | 495 |
DN250 | 250 | 400 | 355 | 325 | 2 | 24 | 12-Φ25 | 622 |
DN300 | 300 | 445 | 400 | 370 | 2 | 24 | 16-Φ25 | 698 |
DN350 | 350 | 490 | 445 | 415 | 2 | 26 | 16-Φ25 | 787 |
DN400 | 500 | 560 | 510 | 475 | 2 | 28 | 16-Φ27 | 864 |
