設計制造標準
? 設計與制造標準：API 602、BS 5352、ASME B16.34
? 連接法蘭標準：ASME B16.5
? 檢驗與試驗標準：API 598
性能規范
? 公稱壓力：150-1500LB
? 強度試驗：1.5XPN Mpa
? 密封試驗：1.1XPN Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：A105(C)、F304(P)、F304(PL)、F316( R)、F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

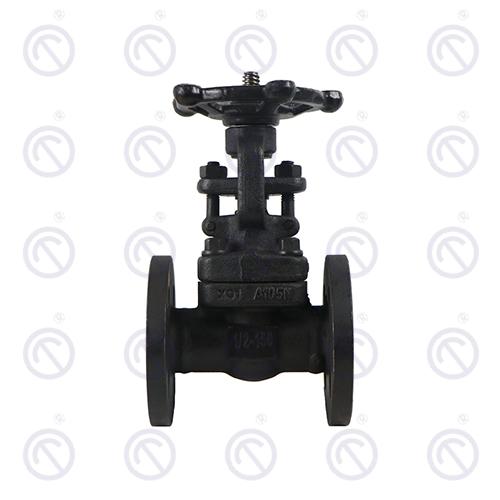

產品描述
鍛鋼閘閥流體阻力小，開啟、關閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制。全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。
產品結構
主要尺寸及重量
Z41W.H.Y GB PN16-160
SIZE | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | PN | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | PN16 | 130 | PN25 | 130 | PN40 | 130 | PN63 | 170 | PN100 | 170 | PN160 | 170 |
3/4 | 20 | 150 | 150 | 150 | 190 | 190 | 190 | ||||||
1 | 25 | 160 | 160 | 160 | 210 | 210 | 210 | ||||||
1 1/4 | 32 | 180 | 180 | 180 | 230 | 230 | 230 | ||||||
1 1/2 | 40 | 200 | 200 | 200 | 260 | 260 | 260 | ||||||
2 | 50 | 250 | 250 | 250 | 250 | 250 | 300 | ||||||
Z41W.H.Y ANSI 150-2500LB
SIZE | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | CLASS | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | 150LB | 108 | 300LB | 152 | 600LB | 165 | 900LB | 216 | 1500LB | 216 | 2500LB | 264 |
3/4 | 20 | 117 | 178 | 190 | 229 | 229 | 273 | ||||||
1 | 25 | 127 | 203 | 216 | 254 | 254 | 308 | ||||||
1 1/4 | 32 | 140 | 216 | 229 | 279 | 279 | 349 | ||||||
1 1/2 | 40 | 165 | 229 | 241 | 305 | 305 | 384 | ||||||
2 | 50 | 203 | 267 | 292 | 368 | 368 | 451 | ||||||
