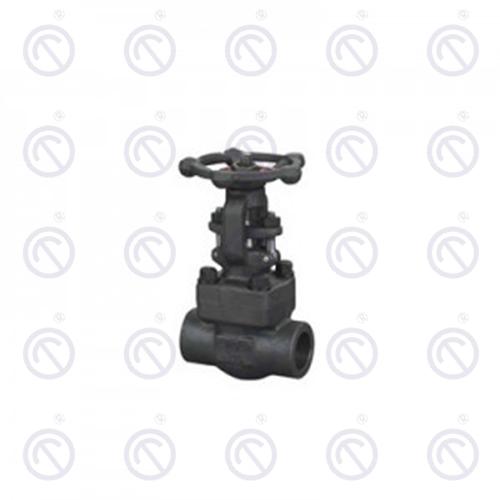

鍛鋼閘閥
產品詳情
設計制造標準
? 設計制造按：API 602、ASME B16.34
? 連接尺寸按：ASME B1.20.1 和 ASME B16.25
? 檢驗和測試按：API 598
性能規范
? 公稱壓力：150-800LB
? 強度試驗：1.5xPN
? 密封試驗：1.1xPN
? 氣密封試驗：0.6Mpa
? 閥門主體材料：A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C-425°C
產品描述
內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。

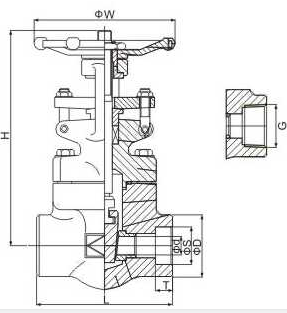

產品結構
主要零件材料
零件名稱 | 材料 | |||
閥體 | A105 | A182 F22 | A182 F304 | A182 F316 |
閥座 | A276 420 | A276 304 | A276 304 | A182 316 |
閘板 | A182 F430/F410 | A182 F304 | A182 F304 | A182 F316 |
閥桿 | A182 F6A | A182 F22 | A182 F304 | A182 F316 |
墊片 | 316+柔性石墨 | |||
閥蓋 | A105 | A182 F22 | A182 F304 | A182 F316 |
主要尺寸及重量
Z6/1 1H/Y | CLASS150-800 | ||||||||
Size | d | S | D | G | T | L | H | W | |
DN | Inch | ||||||||
1/2 | 15 | 10.5 | 22.5 | 36 | 1/2″ | 10 | 79 | 162 | 100 |
3/4 | 20 | 13 | 28.5 | 41 | 3/4″ | 11 | 92 | 165 | 100 |
1 | 25 | 17.5 | 34.5 | 50 | 1″ | 12 | 111 | 203 | 125 |
1 1/4 | 32 | 23 | 43 | 58 | 1-1/4″ | 14 | 120 | 220 | 160 |
1 1/2 | 40 | 28 | 49 | 66 | 1-1/2″ | 15 | 120 | 255 | 160 |
2 | 50 | 36 | 61.1 | 78 | 2″ | 16 | 140 | 290 | 180 |
