產品概述
閘閥是各種流體輸送工程中應用最廣泛閥門之一，通過閥座和閘板接觸進行密封。根據操作方式的不同有明桿和暗桿之分;通過閥桿的旋轉來帶動閘板升降，閥桿自身不做升降運動，此為暗桿閘閥。通過手輪的轉動使閥桿升降運動，閘板通過閥桿的升降來實現升降，此為明桿閘閥。
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

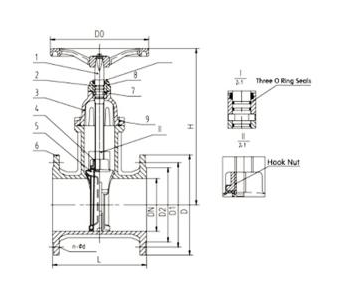

產品結構
主要外形尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | |
DO | 160 | 160 | 200 | 200 | 225 | 280 | 330 | 385 | 385 | 450 | 450 | 520 | 620 | 458 | 458 | 458 | |
暗桿 | Hmax | 198 | 225 | 293 | 303 | 340 | 417 | 515 | 621 | 710 | 869 | 923 | 1169 | 1554 | 1856 | 2176 | 2598 |
350 | 406 | 520 | 568 | 640 | 755 | 960 | 1150 | 1300 | 1559 | 1704 | 1878 | 2176 | 2568 | 2895 | 3446 | ||
主要部分材料
NO. | 名稱 | 材質 | 連接標準 .GB12238 .BS 5155 .AWWA |
1 | 閥桿 | SS | |
2 | O型圈 | 丁腈橡膠 | |
3 | 閥蓋 | 球墨鑄鐵 | |
4 | 閥桿螺母 | 銅合金 | |
5 | 閘板 | 球墨鑄鐵包覆橡膠 | |
6 | 閥體 | 球墨鑄鐵 | |
7 | 環 | 銅合金 | |
8 | 密封壓蓋 | 銅合金/球墨鑄鐵 | |
9 | 支架 | 球墨鑄鐵 |
