產品功能及應用
功能：實現管路介質的通斷及介質流量控制。
應用區域：應用于商業樓字、公共建筑及城市管網的水系統或通風系統中。可以牢現清節量或開關量控制。
相關行業：水廠及水源工程;環境保護;市改設施;電力及公用事業;建筑行業;鋼鐵、冶金;造紙行業;食品、飲料等。
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
閥體 | 閥板 | 閥桿 | 閥座 |
球墨鑄鐵 | 球墨鑄鐵 | SS420 | EPDM |
鑄鋼 | SS304/316/316L | SS316 | NBR |
不銹鋼 | 鋁青銅 | SS316 L | PTFE |
雙相鋼 | …… | …… | VITON |

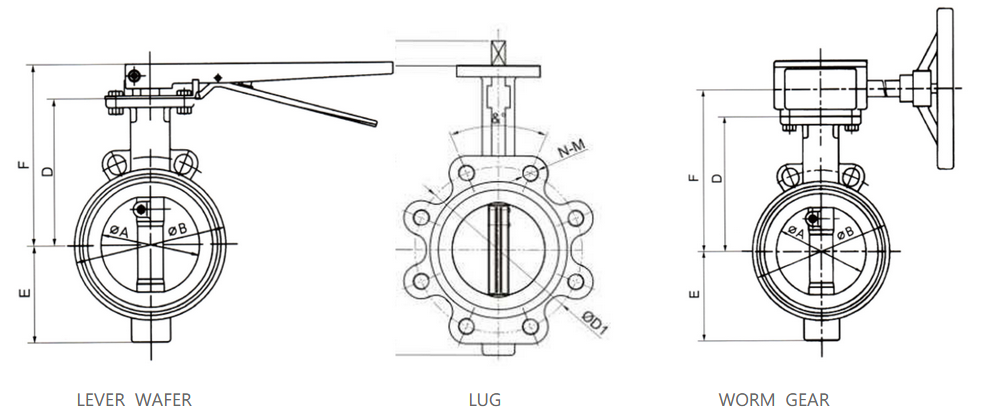

產品結構
主要尺寸和重量
INCH | DN | ΦA | ΦB | D | E | F | NOTE |
2 | 50 | 50 | 105 | 116 | 57 | 147 | 手柄操作或蝸輪蝸桿操作 |
2-1/2 | 65 | 65 | 65 | 121 | 70 | 152 | |
3 | 80 | 80 | 140 | 130 | 76 | 164 | |
4 | 100 | 100 | 155 | 150 | 100 | 181 | |
5 | 125 | 125 | 190 | 162 | 125 | 193 | |
6 | 150 | 150 | 216 | 190 | 140 | 221 | |
8 | 200 | 200 | 271 | 215 | 170 | 251 | 蝸輪蝸桿傳動 |
10 | 250 | 250 | 326 | 250 | 202 | 286 | |
12 | 300 | 300 | 376 | 300 | 235 | 338.5 | |
14 | 350 | 325 | 422 | 350 | 248 | 390 | |
16 | 400 | 375 | 483 | 360 | 270 | 443 | |
18 | 450 | 425 | 425 | 400 | 327 | 483 | |
20 | 500 | 475 | 475 | 430 | 355 | 534 | |
24 | 600 | 575 | 575 | 517 | 417 | 638 |
